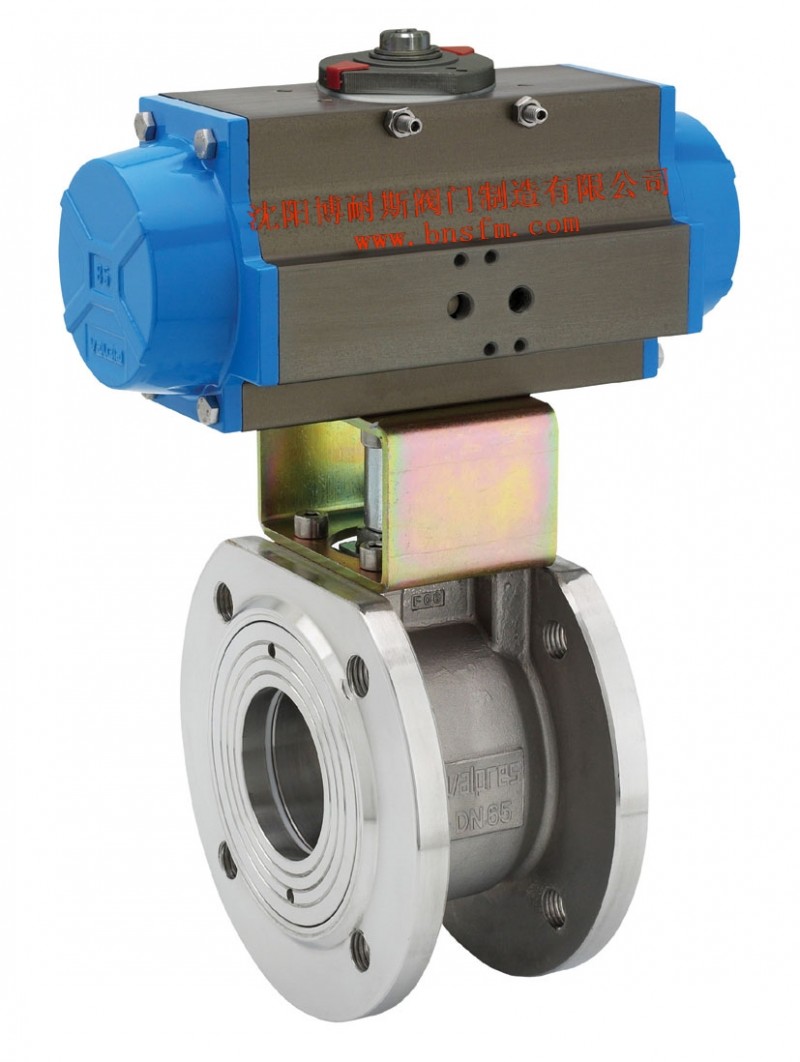

Q671F气动对夹式软密封球阀,短结构球阀，沈阳气动球阀
2022-04-12 23:49 浏览:137
价格:未填
品牌:博耐斯
发货:3天内
发送询价
| 博耐斯Q671F气动对夹式软密封球阀又叫气动对夹式短结构球阀或气动意大利式对夹式球阀是引进意大利技术进行国产化设计而发展出的短法兰距球阀。球芯通道形状有V形及O形，流体阻力小。气动薄型球阀具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。微信：sy1668 |
| 气动不锈钢球阀产品特点： |
|
1、流体阻力小，其阻力系数与同长度的管段相等。
2、阀体较一般法兰球阀短，适用于工厂同一管路阀门数量多的场合。
3、采用整体式结构的阀体，所以该阀实现了短法兰距，整机重量大大降低，仅为同类普通球阀的50%左右。
4、不带管接头的整体式阀体，因此不受管道或螺栓压力影响，并且由于阀体无管接头，故耐压壳体不会受压力“突变”的影响。 |
| 气动不锈钢球阀技术参数及性能： |
|
| 执行器技术参数 |
阀体参数 |
| 气压 |
0.3MPa-0.7MPa |
公称通径 |
DN100～200mm |
| 输出力矩 |
3～10000N·M |
公称压力 |
PN1.6、2.5MPa |
| 任选功能 |
双作用、但作用零件材料 |
阀轴材质 |
碳钢、2cr13、304/316不锈钢 |
| 零件材料 |
壳体：铝合金表面阳极化处理。
端盖：铝合金表面喷塑处理。
活塞/齿条：铝合金 |
阀体材质 |
碳钢、304/316/316L不锈钢 |
| 密封O型圈 |
丁睛橡胶=NBR70 |
阀板材质 |
304/316/316L不锈钢 |
| 轴承垫圈/导环 |
塑料 |
阀座密封 |
PTFE、PPL、金属密封 |
| 动作时间 |
1-5秒 |
结构形式 |
中线 |
| 环境温度 |
-20°～90° |
温度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
| 气动附件 |
电磁阀、电气定位器、
限位开关、气源处理三联件
（有减压器、过滤器、油雾器）
手轮机构。 |
适用介质 |
水、石油、粘性流体、浆料、强氧化性介质等 |
| 特点 |
超宽面齿条(活塞)小齿轮传动技术、
活塞及齿轮和壳体接触面有低磨擦
材料制成的滑动轴承衬套、导向。
单作用式有保险弹簧座。1 |
特点 |
结构紧凑、体积小、重量轻、安装方便 |
|
| 气动不锈钢球阀外形及连接尺寸： |
|
|
SIZE
|
1/2"
|
3/4"
|
1"
|
1 1 / 4 "
|
1 1 / 2 "
|
2"
|
2 1 / 2 "
|
3"
|
4"
|
5"
|
6"
|
8"
|
|
d
|
15
|
19
|
23.5
|
30
|
36
|
45
|
58
|
67
|
76
|
100
|
125
|
195
|
|
L
|
35
|
38
|
42
|
50
|
60
|
72
|
95
|
118
|
140
|
195
|
260
|
350
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
155
|
185
|
210
|
265
|
|
H
|
62
|
70
|
79
|
86
|
92
|
102
|
158
|
172
|
187
|
200
|
240
|
278
|
|
E
|
110
|
125
|
135
|
150
|
150
|
180
|
250
|
300
|
350
|
650
|
840
|
1000
|
|
b
|
14
|
14
|
16
|
16
|
18
|
20
|
22
|
24
|
24
|
26
|
26
|
28
|
|
z-d1
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-23
|
12-20
|
|
f
|
2
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
