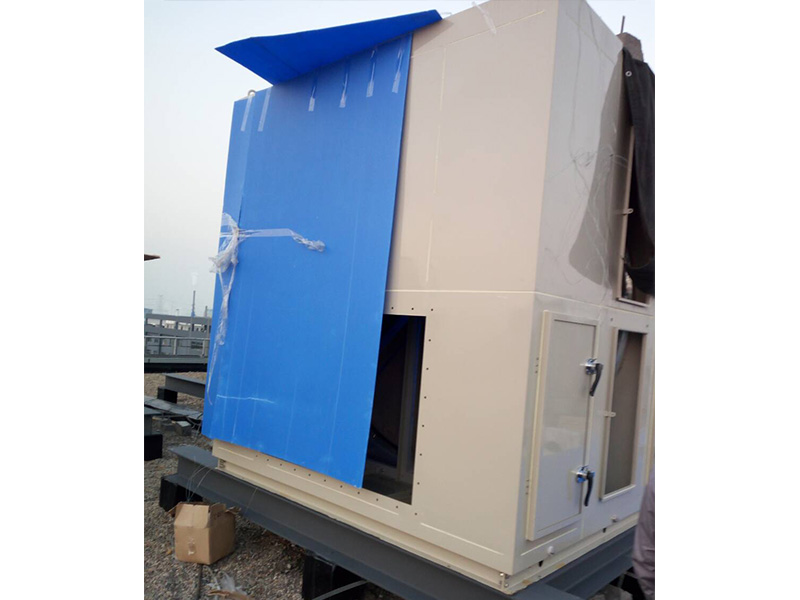

活性炭吸附脱附设备可分为垂直型、圆筒型、多层型和水平型等，其结构如下图所示。脱附气是指再生时使用的气体。固定床吸附装置的空塔速度一般取0.50m/s以下，吸附剂和气体的接触时间取0.50-2.0s以上，吸附层压力损失应小于1kPa。在有害气体浓度较高时，为了适应工艺连续生产的需要，多采取双罐式，一罐吸附，另一罐脱附，交替切换使用。垂直型固定床吸附设备构造简单，从小型到大型，适用于高浓度、中小风量，处理风量一般为600-42000m3/h。圆筒型固定床吸附设备的气体通过面积大，适用于低浓度、中小风量，处理风量一般为600-42000m3/h。多层型固定床吸附设备构造稍复杂，适用于低浓度、大风量，处理风量一般为3000-90000m3/h。水平型固定床吸附设备占地面积大，适用于中高浓度，大风量，处理风量一般为16000-120000m3/h。
