品牌:江森自控阀门
压力:1.6mpa
介质:水

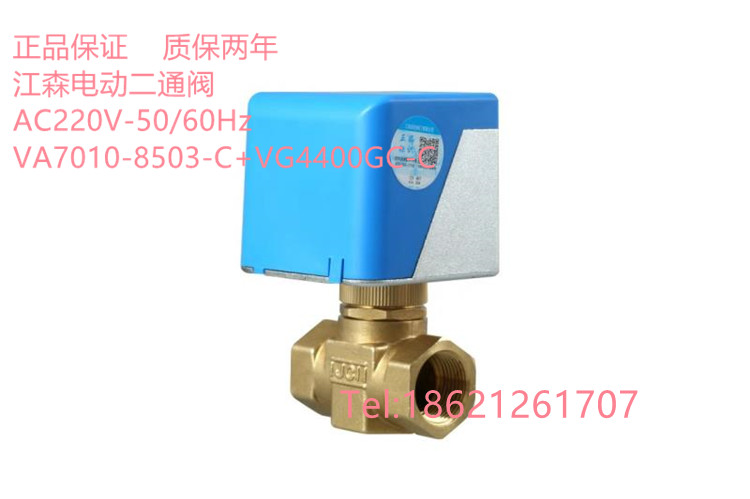

型号:VA7010-8503-C+VG4400GC-C
起订:1台
供应:99998台
发货:3天内
江森自控阀门有限公司VA7010系列开关式电动二通阀由VA7010系列阀门驱动器和VA7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步电机驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供暖气或冷气，当室温达到温控器设定值时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气：当室温达到温控器设定值时，温控器另电动阀断电，复位弹簧使阀门，从而截进进入风机盘管的水流。通过阀门关闭或开启，使室温始终保持在温控器设定的温度范围内。VA7010系列电动阀之驱动器与阀体采用螺套连接方式，可以在阀门安装之后，再安装驱动器，现场装配。接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。
VG4400系列高性能/高关断力内置弹簧复位装置阀门可以根据控制器的要求调解水流量。适用于风机盘管，通风，可变风量以及加热系统。通常配VA7010系列开关驱动器适用，这种驱动器提供*小90N的关紧力，它体积小，并带有断电弹簧复位。
特点介绍：
1.高端断力可有效保证阀门关闭紧密，合成橡胶垫，关闭时无气泡：
2.驱动器与阀体分离，可快速拆装，能轻松更换配件。
3.内置回程弹簧，阀芯结构优化，在不减少kv值得情况下允许压差大;
4.阀体黄铜锻造，不锈钢杆及弹簧及弹簧，体积小耐腐蚀。
5.驱动器有可供系统调试和维修使用的手动操作杆:
6.*大限度节省能源，操作宁静，可配合线管位置，接线简单。
材质说明：
|
阀体材料 |
黄铜锻造 |
|
密封材料 |
丁晴橡胶 |
|
驱动器盖 |
阻燃ABS工作 |
|
介质温度 |
﹤90℃ |
|
阀杆材料 |
不锈钢（AIS1302） |
|
驱动器底盘 |
压铸铝合金 |
|
工作介质 |
水 |
黄铜阀体主要技术参数
|
产品型号 |
阀门形式 |
联接螺纹 |
流量系数Kv |
关闭压差(MPa) |
工作介质 |
流体温度 |
环境温度 |
储存温度 |
承压(MPa) |
|
VA7010-15 |
常闭二通阀 |
G1/2 |
1.5 |
0.25 |
冷冻/ |
2-94℃ |
0-60℃ |
-20-65℃ |
1.6 |
|
VA7010-15 |
混合三通阀 |
G1/2 |
1.5 |
0.25 |
|||||
|
VA7010-20 |
常闭二通阀 |
G3/4 |
2.5 |
0.1 |
|||||
|
VA7010-20 |
混合三通阀 |
G3/4 |
2.5 |
0.1 |
|||||
|
VA7010-25 |
常闭二通阀 |
G1 |
4.8 |
0.06 |
|||||
|
VA7010-25 |
混合三通阀 |
G1 |
4.8 |
0.06 |
风机盘管控制原理图
|
代号 |
型号 |
说明 |
|
ST-1
|
GT022A |
室内温控器（带风机三 速开关及系统转 换开关） |
|
GT023A |
||
|
GT024A |
||
|
GT025A |
||
|
GT026A |
||
|
GT0YY2JA |
||
|
MV-1 |
VA7010系列 |
电动阀 |
|
GL2000系列 |
工作原理
ST-1内的温控器具有通/断两个工作位置，可装设于其温度需加以控制的场所内。温控器的通断可控制电动阀的开闭，使室内温度保持在所需的范围（温控器的设定温度在10℃-30℃可调）。
ST-1内的组合转换开关是用以对风机及系统进行切换的手动开关。夏季运作时选择开关应拨在“COOL（冷）”档，并对盘管供应冷冻水，当室温升高至超过设定点温度时，温控器触点1和2接通，电动阀被打开，系统对室内提供冷气。冬季运作时选择开关应拨在“HEAT（热）”档，并对盘管供应热水，当室温下降至低于设定温度时，温控器触点1和3接通，电动阀被开系统对室内提供暖气。
系统转换开关拨在“OFF”档时，电动阀因失电面关闭，风机电源亦同时被切断
操作注意事项：
马达罩壳防止滴水渗入。当阀装于水平管道时，安装位置与垂直面夹角不超过85℃当阀门装在垂直管道上，马达罩壳必须防止滴水渗水。常闭二通阀和混合三通阀对于高层建筑物，应在底层支管上采用减压阀。安装阀体时，应注意阀体的箭头指向。
